Steffen Menza hat in der ehemaligen Zuckerfabrik Oldisleben den dort abgestellten Schüttgutwagen der DR-Bauart Fall 6577 (DR Fall .. 50 657 7856) aufgesucht, zahlreiche Detailaufnahmen vom Drehgestell gemacht und für diese Seite zur Verfügung gestellt. Die Aufnahmen sind eine wertvolle Ergänzung zu den Zeichungen der vorhergehenden Seite. Herzlichen Dank!


Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Seitenansicht   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza



Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Federung,    beachte: Lagerung der Doppelblattfeder   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza



Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Achslagergehäuse, Verbindung mit Rahmen   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza

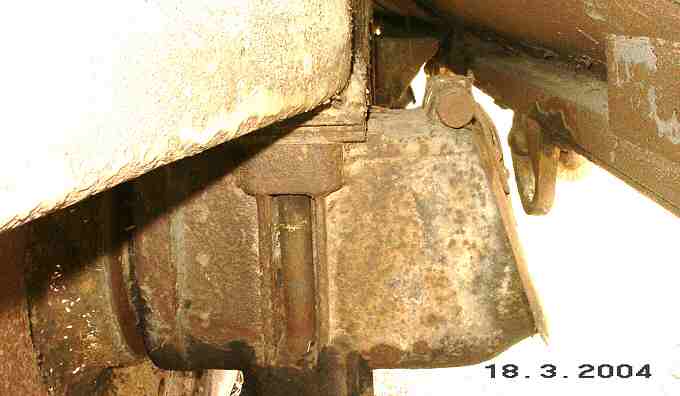

Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Achslagergehäuse, seitlich   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza



Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Langträger von unten   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza



Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Langträger, Bremsaufhängung   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza



Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Bremsgestänge, Bremsaufhängung (Kopfbereich)   DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza

Auf dem vorstehenden Foto ist in Bildmitte oben einer der in den Zeichnungen nicht enthaltenen Bremsfangbügel erkennbar.


Drehgestell Bauart 964 (Dok.Nr. 0964)   "Diamond, Rahmen gegossen"   Hauptquerträger von innen    DR Fall  .. 50 657 7856-.   Oldisleben, Museum in der ehemaligen   Zuckerfabrik; Foto: Steffen Menza
