Zeichnung - Fotos - Zeichnung "mit Wiegeventil"

Niesky-Drehgestell, Zeichnung   Niesky-Drehgestell

  Quelle: Deinert, Werner: Eisenbahnwagen. Berlin, 1985, 5. Auflage,
  Seite 74

Die Länge des Drehgestells über die Kopfquerträger beträgt nicht wie in der obenstehenden Skizze angegeben 5250 mm, sondern 3570 mm.


Niesky-Drehgestell, Foto   Niesky-Drehgestell, BA 847,
  Nachbau Sarajewo 1969 (Einfach-Bremsklötze, Schwerpunktaufhängung)

  (RSS Slps 33 80 472 7 052-.,
  Ulm Rbf, 16. November 1994)

  Niesky-Drehgestell, Baujahr 1956
  beachte: keine vertikalen Verstärkungsgurte an den inneren Federböcken

  Werkfoto VEB Waggonbau Dessau
  Foto: Sammlung Matthias Palmer

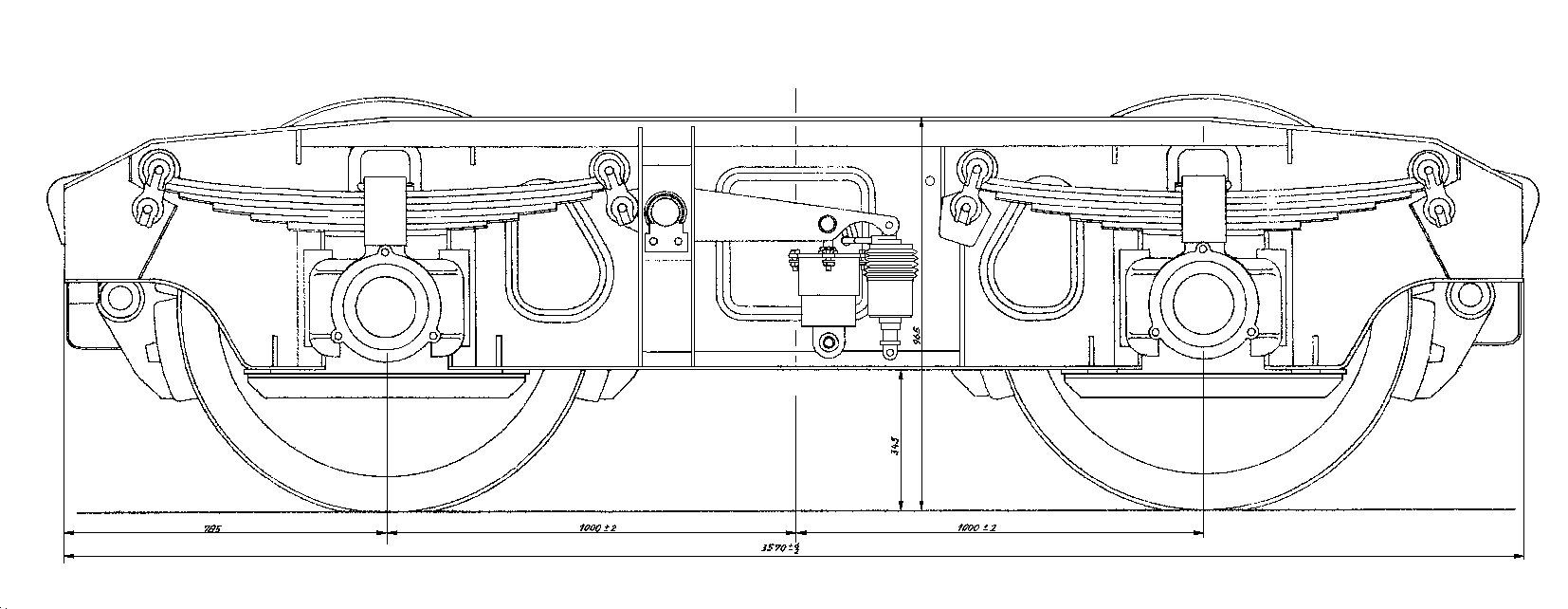

Skizze: Niesky-Drehgestell mit Wiegeventil   Niesky-Drehgestell mit Wiegeventil
  Dok.Nr. 0966 (Baumusterfertigung)

  Skizze: Hermann Jahn, auf Grundlage der Zeichnung 58.104-04.001,
  VEB Waggonbau Niesky, 1963 (Sammlung Harald Westermann)
