Gruppe 2: Geschweißte Ausführung, ovale Seitenwangen (mit geschlossenen Achshaltern)

Um Zusammenhänge zwischen den einzelnen Serien dieser Gruppe leichter erkennen zu können, erschien es sinnvoll, diese nach weiteren Bauartmerkmalen zu sortieren. Die Regelspur-Drehgestelle wurden zunächst nach Radstand und Laufkreisdurchmesser in zwei Untergruppen unterteilt; Gruppe 2.1: Radstand 1800 mm, Laufkreisdurchmesser 920 mm, Gruppe 2.2: Radstand 2000 mm, ORE-Radsatz (Laufkreisdurchmesser 1000 mm, Achsschenkelmittenabstand 2000 mm). Regelspur-Drehgestelle die nicht diesen Standardwerten entsprechen, wurden als Sonderausführung der Gruppe 2.3 zugeordnet.
AD-Drehgestelle, die nicht für die Regelspur entwickelt wurden, in in Gruppe 2.4 zusammengefasst.


Gruppe 2.1: Geschweißte Ausführung, ovale Seitenwangen (mit geschlossenen Achshaltern), Regelspur, Radstand 1800 mm, Laufkreisdurchmesser 920 mm

Serie AD 4 - Serie AD 5 - Serie AD 6 - Serie AD 7 -SNCF Y15 -Serie AD 11 - Serie AD 13


Übersicht 3: Arbel Diamond Gruppe 2.1, oval, 1800/920 mm; Legende siehe Abb. 3



2.1.1 - Serie AD 4


Abb. 7: Drehgestell AD 4, [1, Bearb. G-D]; beachte: Dämpfer und Reibungskeile in Abb. 7.2 - in Abb. 7.1 nicht montiert, Achslagerklammern in Abb. 7.3

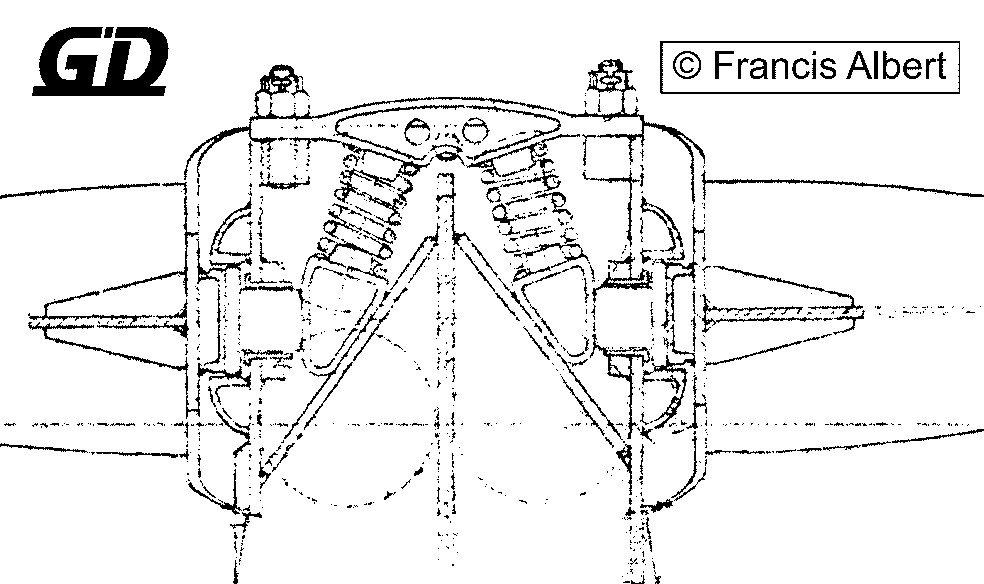

Abb. 7.4:   Drehgestell AD 4   Federdämpfung mit Reibungskeilen   (Amortiseurs: à friction à chaque exteémité de la   traverse danseuse)   Ausschnitt aus Zeichnung [5]

Three Piece Bogie ohne starre Verbindung zwischen den geschweißten Seitenwangen. Seitenwangen-Stehblech mit aufgeschweißten Gurten, zentralem quadratischen Ausschnitt (umgurtet, 2 horizontale, 4 vertikale Blechrippen) für Federung und Traverse, sowie Ausschnitten für Bremsschaulöcher und zur Halterung der Achslager. Diese Achshalter-Ausschnitte umschließen die Gehäuse der Achslager komplett, ein Radsatzwechsel erfordert unter anderem die Demontage der Achslagerklammern und den Ausbau der Seitenwangen. Bremse: einseitig, innen, 4 Bremsklotzsohlen. Die Serie AD 4 wurden in mindestens drei Ausführungen mit Timken-Achslagern gebaut.


2.1.2 - Serie AD 5
Die Drehgestelle der Serie AD 5 sind augenscheinlich wohl nur durch die fehlenden horizontalen Verstärkungsrippen an der Umgurtung des zentralen Ausschnitts von denen der Serie AD 4 zu unterscheiden.


Abb. 8: Vergleich Seitenwangen AD 4/AD 5;
8.1: Drehgestell AD 4, [2, Ausführung AD 4-RA4, Diagramm 21548, datiert 13. 2. 52], Bearbeitung G-D,
8.2: Drehgestell AD 5 [2, Ausführung AD 5-RA8, Diagramm 21549, datiert 3. 9. 52], Bearbeitung G-D

Technisch unterscheiden sich die AD 5 von den AD 4 durch die Bremseinrichtung: Das AD 4 hat eine einseitig von innen wirkende Bremse mit 4 Bremsklotzsohlen, das AD 5 hat ebenfalls eine einseitig von innen wirkende Bremse mit jedoch 8 Bremsklotzsohlen.


2.1.3 - Serie AD 6
Die Drehgestelle der Serien AD 6 und AD 7 sind augenscheinlich von denen der Serie AD 5 kaum zu unterscheiden.

Die Drehgestelle der Serie AD 6 sind mit 4 Kegelstumpf und 4 (+ 4 innere) Schraubenfedern ausgestattet (AD 5: 8 + 8 Schraubenfedern). Durch die in den Kegelstumpffedern entstehende Reibung ist keine gesonderte Federdämpfung erforderlich. Bremse: einseitig, innen, 4 Bremsklotzsohlen.


2.1.4 - Serie AD 7


Abb. 9: Drehgestell AD 7-R8 nach Diagramm 21551 (datiert 9. 10. 52; Rollenachslager, flache Drehpfanne, Kegel- und Schraubenfedern,
8 Bremsklotzsohlen); [2], Bearbeitung G-D

Die Drehgestelle der Serie AD 7 sind wie die der Serie AD 6 mit 4 Kegelstumpf- und 4 (+ 4 innere) Schraubenfedern ausgestattet, so dass auch bei diesen Drehgestellen keine gesonderte Federdämpfung vorhanden ist. Bremse: einseitig, innen, 8 Bremsklotzsohlen.

Gegenüber der oben abgebildeten Ausführung (AD 7-R8, Rollenachslager, 1890 mm Achsschenkelmittenabstand, leicht konvexe Unterkante der Seitenwange) unterscheidet sich die Ausführung AD 7-E8 durch die Ausstattung mit Gleitachslagern, 1970 mm Achsschenkelmittenabstand und einer ebenen Unterkante der Seitenwange.


Abb. 10: Drehgestell AD 7-E8 nach Diagramm 33051 (datiert 30. 9. 53; Gleitachslager, flache Drehpfanne, Kegelstumpf- und Schraubenfedern,
8 Bremsklotzsohlen); [2], Bearbeitung G-D


2.1.5 - SNCF Y15


Abb 11: Drehgestell SNCF Y 15; [7]

Das Drehgestell Y 15 der SNCF ist nach Abb. 11 durch folgende Merkmale charakterisiert: (Spurweite 1435 mm), Radstand 1800 mm, Achsschenkelmittenabstand <d'axe en axe des fusées> 1970 mm, Bauart Arbel Diamond, geschweißte Seitenwangen mit ebener Unterkante, zentraler quadratischer Ausschnitt mit 2 horizontalen, 4 vertikalen Blechrippen, 8 (+ 8 innere) Schraubenfedern (keine Kegelstumpffedern), Gleitachslager. Diesen Merkmalen entsprechen die Serien:

2.1.5.1 - AD 11
mit Federdämpfung <á friction á chaque extrémité de la traverse danseuse> und Gleitachslagern <á corps cylindrique {acier moulé} et tampons graisseurs >, 4 Bremsklotzsohlen (Diagramm 33050, datiert: 30. 9. 53)


und 2.1.5.2 - AD 13
ohne Federdämpfung <sans amortisseurs>, mit Gleitachslager Typ S 7 <Type S 7 á tampon graisseurs> (Diagramm 33141, datiert: 27. 3. 61).


Abb. 12: Drehgestell AD 13, eingesetzt bei Dienst-Schotterwagen ("Service VB") der SNCF; [8, S. 15]
